设备名称:折叠型口罩机
设备型号:WK-R25
设备简介
1.1 设备概述:
本机主要用于折叠式口罩机:
卷料上料——鼻梁筋上料——口罩纹路焊接——喷码（移印）——耳带上料机焊接——口罩折叠成型——口罩折叠焊接——口罩形状切割——成品下料。
1.2性能特点：
1. 机器采用一线品牌超声波焊接机，焊接效果好，稳定性好，故障率低；
2. 面层、滤布、底层3-6卷面料自动对齐入料，轮廓对称超声连续压边，穿鼻梁条后输送到耳带焊接，后经折叠切边分成品、废料分别出。
3. 耳带左右两侧分别配备自动裁剪模块，通过超声波实现自动焊接

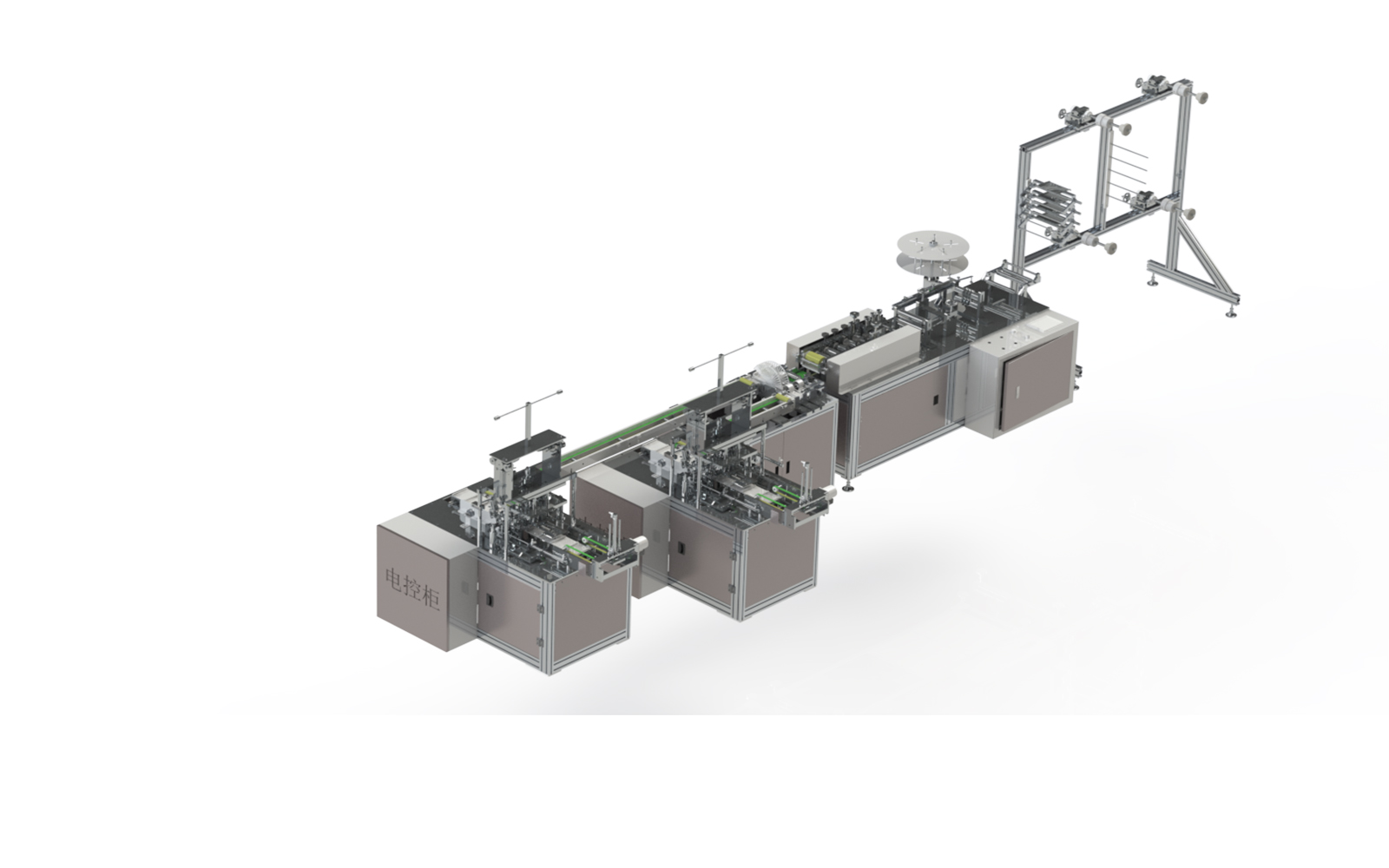

1.3 设备简图(此图仅供参考,设备以实物为准）
全自动折叠口罩机(对应型号：WK-R25)
1.4 设备安装与配置需求
序号
部件名称
数量
备注
1
放卷机构
6套
2
鼻梁条放卷机构
1套
3
鼻梁条校直机构
1套
4
成型机构
1套
5
移印机构
1套
6
耳带焊接
2套
7
对折机构
1套
8
折叠焊接
1套
9
口罩成型机构
1套
10
成品下料
1套
11
切边下料
1套
三、 设备能适应的来料和产品规格
3.1 适用来料规格
项目
挂轴数量
宽度(mm)
卷料外径(mm)
料筒内径(mm)
重量
无纺布、熔喷布
5
Φ600
Φ 76.2
Max 15kg
鼻梁条钢丝包塑/纯钢丝/全塑
1
4-7
Φ400
Φ 76.2
Max 25kg
耳带
2 袋
190*3
-
-
10N(牛顿)
呼吸阀
后期可加
Φ 29
材料选型举例：
鼻梁条 厚度1mm 宽度
耳带 宽3mm口罩扁松紧带或者直径0.28mm口罩圆松紧带
3.2 生产口罩规格:
4.1 设备的生产能力:
5.1 主要元器件配置清单（以下可根据合同正本情况选择性应用）
序号
项目
品牌
备注
1
气缸
亚德客、气立可/ 台湾
2
电磁阀
气立可、亚德客
3
伺服电机
雷赛/中国、松下/日本
4
PLC
信捷/汇川
5
轴承
NSK/日本
6
线轨
PMI/台湾
7
光纤、放大镜
道川
8
触摸屏
威纶通
9
继电器
欧姆龙/和泉
10
按钮
红波
5.2 易损件清单
序号
名称
规格
1
超声波焊接头
20mm
2
超声波钢模
18k
备注： 易损件不在保修范围内。
(1)设备尺寸:9800mm(L)×1000mm(W)× 2050mm(H)
(2)外观颜色:灰白烤漆或者不锈钢本色,
(3)设备重量:≤1500kg,地面承重＞300KG/M
(4)工作电源:设备 220VAC±5%,50z,额定功率约18kw
(5)压缩空气:0.5~0.7MPa,使用流量约 300L/min;
(6)使用环境:温度 10~35℃、湿度 5-35%HR。
二、 设备主要组成结构
设备的主要组成结构
1、 纺粘无纺布 宽度300mm*克重20g/m2
2、 熔喷布 宽度300mm*克重40g/m2
3、 过滤层热风棉 宽度300mm*克重40g/m2
标准型:117*125mm（对折后口罩规格）材料选型举例：
1、 PP 纺粘 PPSB-200mm*36g
2、 熔喷布 melt-blown195mmX18g
3、 PP 纺粘 PPSB-195mm*18g
4、 鼻线规格 Suggested Nose Wire
四、 设备技术参数:
(1)生产效率:全自动 25-50PCS/min，
(2)设备生产合格率:96-99%(来料不满足要求、员工不当操作除外时)，
(3)设备故障率:2%(指设备自身所产生的故障)。
